| 規格表 |
| 機型 |
單位 |

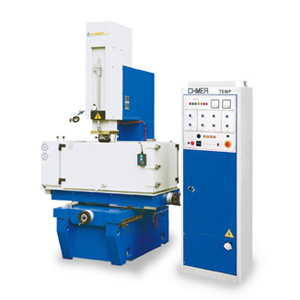

CM545 |
| 工作台尺寸( 寬 x 深 ) |
mm |
800 x 500 |
| 工作台行程 ( X x Y ) |
mm |
500 x 400 |
| 工作槽尺寸 ( 寬 x 深 x 高 ) |
mm |
1250 x 700 x 500 |
| 主軸伺服行程 ( Z1 ) |
mm |
500 |
| 機頭行程 ( Z2 ) |
mm |
- |
| 主軸底板至工作台面 |
mm |
200~700 |
| 最大電極重量 |
kg |
300 |
| 最大工作物重量 |
kg |
1500 |
| 機械尺寸 ( 寬 x 深 x 高 ) |
mm |
1600 x 1600 x 2620 |
| 機械淨重 |
kg |
3200 |
|
|
| 電源箱 |
| 機型 |
單位 |
50MP |
75MP |
100MP |
125MP |
| 最大加工電流 |
A |
50 |
75 |
100 |
125 |
| 最大電源入力 |
KVA |
4 |
5 |
8 |
9 |
| 最大加工速度 |
mm3/min |
350 |
550 |
700 |
900 |
| 電極消耗比 |
% |
0.2 |
0.2 |
0.2 |
0.2 |
| 最佳表面精度 |
μm/Ra |
0.45 |
0.45 |
0.45 |
0.45 |
電源箱尺寸
( 寬 x 深 x 高 ) |
mm |
540 × 470 × 1720 |
540 × 470 × 1720 |
【 450 × 470 × 1650 】× 2 |
【450 × 470 × 1650 】× 2 |
| 淨重 |
kg |
180 |
220 |
360 |
400 |
|
|
| 過濾箱 |
| 機型 |
單位 |
D545 |
| 加工液容量 |
l |
600 |
| 過濾系統 |
paper filter |
4 |
| 油泵馬力 |
HP |
0.5 x 2 |
| 淨重 |
kg |
110 |
過濾箱尺寸
( 寬 x 深 x 高 ) |
mm |
【 1200 × 600 × 500 】× 2 |
|
|
|
