| 規格表 |
| 機型名稱 |
|

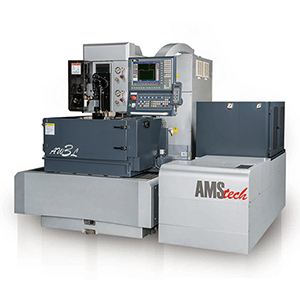

AW3L (升降式水槽門) |
| X, Y 軸行程 |
mm |
370 x 270 |
| U, V, Z 軸行程 |
mm |
100 x 100 x 260 |
| 最大工件尺寸W x D x H |
mm |
750 x 550 x 260 |
| 最大工件重量 |
kgw |
400 |
| X, Y軸進給速度 |
mm / min |
最大到1500 |
| 馬達系統 |
axis |
AC伺服馬達 |
| 線徑(標準) |
mm |
¢ 0.1 ~ 0.3 ( ¢ 0.20 ) |
| 最大送線速度 |
mm / sec |
300 |
| 線張力 |
gf |
200 ~ 2500 |
| 最大切割斜度 |
mm |
± 21° / 110 mm ( 廣角噴嘴, DA + DB = 15 mm ) |
| 外觀尺寸 W x D x H |
mm |
2350 x 2640 x 2050 |
| 淨重(含電源、水系統) |
kgw |
4600 + 280 |
|
| 電控箱系統 |
| 迴路方式 |
Power MOS Transistor |
| 最大輸出電源 |
30A |
| 資料輸入方式 |
Keyboard / Touch Screen (選配)/ Ethernet |
| 輸入電源 |
220V ±5%/3 Phase / 50~60HZ |
| 資料存取 |
IDE Card Reader + CF Card + USB (選配) |
| 內建記憶體 |
128 MB |
| 顯示螢幕 |
15" TFT |
| 設定單位 |
0.1um |
| 制御方式 |
Close Loop |
| 最大指令值 |
±9999.999 |
|
|
|
| 水循環系統 |
| 濾網材質 |
PAPER (2pcs) |
| 水導電度控制 |
Auto |
| 液溫控制 |
Auto |
| 水箱容量 |
700 (L) |
| 水箱重量 |
250 kg |
|
|
|
標準配備
| 垂直校正器 x 1 set |
| 自動穿線系統 x 1 set |
| Ethernet 網路傳輸 x 1 set |
|
|
選擇配件
| B 軸 ( 第 6 軸加工 ) |
| 升降式水槽門 |
| 30 Kg 大型供線輪 |
| DTC 精密型加工液溫控制系統 |
| 高壓水柱輔助穿線系統 |
| TFC 微細電源迴路 ( 供 3S,5S, 6S ) |
| 觸控式螢幕 |
|
| 0.1 mm 線徑加工 |
| X&Y 光學尺 |
| 2 合 1 穩變壓器 |
| 自動剪線器 |
| (A) 半自動穿線系統 |
| (L) XY 軸線性馬達 |
(Z) Z 軸加高 = 400mm
浸水高度 = 400mm |
|
|
高速 AWT 系統
 |
| 優異進化的高速AWT系統，搭載張力控制裝置，大幅提升穿線時的穩定型，具水中斷線田穿線功能，減少它牌洩水及回起割點穿線的時間，真正達到高效能。精簡的機械系統計，簡化維護保養的成本。 |
|
 |
| 優異進化的高速AWT系統，搭載張力控制裝置，大幅提升穿線時的穩定型，具水中斷線田穿線功能，減少它牌洩水及回起割點穿線的時間，真正達到高效能。精簡的機械系統計，簡化維護保養的成本。 |
|
|
內建式 B 軸功能
 |
| 可六軸連續進行切割或配合浸水時可旋轉加工(選擇配置)。 |
|
|
防漏式下伸臂
 |
| 密閉式下伸臂設計提高加工精度可避免後方墊片因磨損而漏水。 |
|
|
尋圓軌跡檢測
 |
| 採用17BIT/13萬PULSE解析度定位更加精準，每台機器均須經過循圓測試，透過伺服增益的調查，真圓度均可以達到5u內。 |
|
|
| |
|
控制器功能特色
 |
| 控制器功能特色 |
| 本控制器採用工業級標準IPC 586以上主機板。 |
| 中央處理器(CPU)採用586。 |
| 動態記憶體(DRAM)為64M bytes。 |
| 選用高容量CF卡128M。 |
| 支援觸控螢幕或滑鼠。 |
| 支援第六軸，可搭配B軸執行六軸加工。 |
| 支援CF卡的讀卡機功能，網路磁碟機功能(選配)。 |
| 軟硬體資訊全權擁有家獨家開發專屬控制器。 |
| 為達成資源全權掌握，使用自行開發之線切割機專屬控制器，成為全台首位搭載專屬控制器之線切割製造廠，且擁有軟體設計能力，硬體製造、設計能力。不同於大多製造廠只能仰賴進口控制器，當問題發生時，擁有立即變更硬體或軟體之時效性。 |
|
|
|
遠端監控時代來臨
|
|
| 遠端監控時代來臨 |
| 不必親臨現場也能做即時加工監控!使用PC或筆電在家就可以看見現場操作的使用情況。 |
| 利用它來隨時上傳或下載CAD/CAM製作好的NC檔案分享至機台控制器，使用和監控同時進行縮短停機時間，甚至透過控制器分析的智慧型網管系統自我診斷能力，遠端監控可及時分析各機台使用狀況，也可利用手機傳送機台使用訊息即時掌握，提供技街協助與維修處理提高工作效率與方便性。 |
|
|
傲視全國 雄霸一方
 |
| 傲視全國 雄霸一方 |
| 展現技術上的領先，全台首家開發專屬線切割機控制器，擁有控制器全生產流程，包含電路板設計、印刷、檢測，軟體研發能力。 |
|
|
切割效率
機台型式：AW系列
工件厚度：40mm
銅直徑：0.3MM
加工刀數：
1刀(A00)
加工效率：加工速度＞320m㎡/ min (材質AL)
加工速度＞180m㎡/ min (材質SKD-11)
加工表面粗糙度
機台型式：AW系列
材質：SKD11
工件厚度：40mm
銅直徑：0.20MM
加工刀數：5刀(A05)
加工面粗糙度：Ra≦0.30μm
切割尺寸精度
機台型式：AW系列
材質：SKD11
工件厚度：40mm
銅直徑：0.20mm
加工刀數：3刀(A02)
切割尺寸精度：≦±2μm
加工實例 1
 |
工件材質：SKD-11
工件厚度：30mm
加工時間：4h30min
加工線徑：0.10mm
加工刀數：4cut
加工精度：3µ
粗細度：Ra 0.28~0.31µm |
加工實例 2
 |
工件材質：SKD-11
工件厚度：30mm
加工時間：1h10min
加工線徑：0.20mm
加工刀數：3cut
加工精度：3µ
粗細度：Ra 0.55~0.58µm |
加工實例 3
 |
工件材質：SKD-11
工件厚度：25mm
加工時間：5.30min
加工線徑：0.20mm
加工刀數：3cut
加工精度：3µ
粗細度：Ra 0.55~0.58µm |
加工實例 4
 |
工件材質：SKD-11
工件厚度：3.5mm
加工時間：1.20min
加工線徑：0.15mm
加工刀數：3cut
加工精度：3µ
粗細度：Ra 0.55~0.58µm |
|
|
|
|
|
|
